電容器濾波作用

消除整流后的直流電壓中的交流成分。吸收整流部分和逆變部分所產生的文波電流。整流電路將交流變成脈動的直流，而在整流電路之后接入一個較大容量的電容，利用其充放電特性，使整流后的脈動直流電壓變成相對比較穩定的直流電壓。抑制逆變部分開關管開關過程而產生的過沖擊電壓。降低直流母線阻抗。

電容器儲能作用

電機降頻減速時，電機的轉速大于變頻器輸出頻率對應的同步轉速，電機處在發電狀態，通IGBT并聯的二極管將電機動能回饋到直流側實現制動。母線上電容起到緩沖無功能量的作用，為了給交流側向直流側反饋的無功能量提供通道。

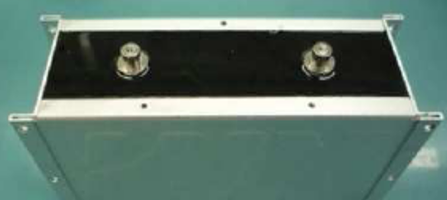

薄膜電容特點

1、體積小，重量輕，有優異的自愈性能，安全可靠。

2、帶散熱片金屬外殼，干式結構，具有良好的散熱性能。

3、采用金屬化聚丙烯膜，內部灌注導熱灌封料。

4、適用于在大電流脈沖電路場合下使用。尤其適用于IGBT整流后濾波電路。

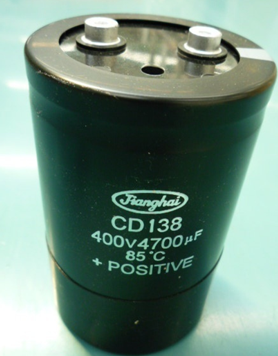

電容測試

出現外觀炸開、鋁殼鼓包、塑料外套管裂開，流出了電解液、保險閥開啟或被壓出，電容器頂部分瓣開裂，接線柱嚴重銹蝕，蓋板變形、脫落，說明電解電容器已損壞。用萬用表測量開路或短路，容量明顯減小，漏電嚴重。用萬用表測最終穩定后的阻值較小，
